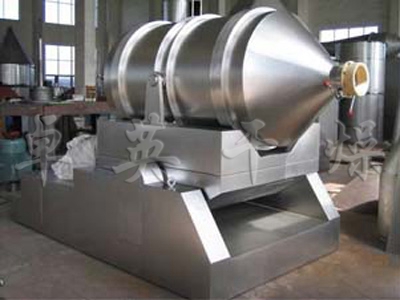

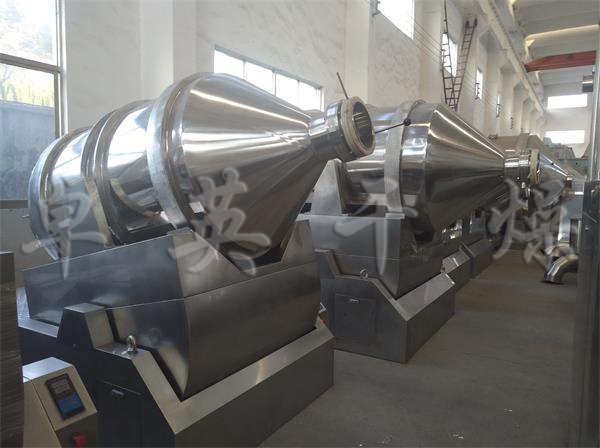

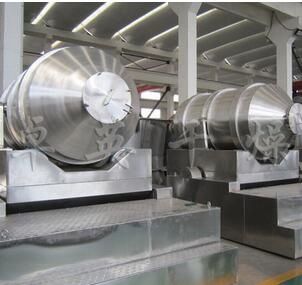

EYH系列二维运动混合机
二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动...
详细说明
|
工作原理：
二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动，摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上。
特点：
EYH二维混料机的转筒可同时进行二个运动，一个为转筒的自转，另一个为转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。 EYH二维混料机适合所有粉、粒状物料的混合。
|
| |
技术参数:
|
型号
|
料筒容积(L)
|
装料容积(L) |
最大装料量(kg/批) |
摇动，转动次数（r/min） |
电机总功率(kw) |
外形 尺寸 (X×Y×Z×Z)(mm)
|
总重量(kg)
|
料筒重量(kg)
|
|
EYH-60
|
60
|
36
|
18
|
50
|
0.4
|
700×730×1100×990
|
115
|
15
|
|
EYH-150
|
150
|
90
|
45
|
37
|
1.15
|
800×1050×1450×1340
|
190
|
50
|
|
EYH-300
|
3000
|
180
|
90
|
30
|
1.15
|
900×1350×1550×1400
|
340
|
60
|
|
EYH-600
|
600
|
360
|
180
|
23.6
|
3
|
1170×1640×2050×1910
|
1150
|
140
|
|
EYH-800
|
800
|
480
|
240
|
19.8
|
3
|
1320×1950×2150×2000
|
1600
|
200
|
|
EYH-1000A
|
1000
|
600
|
300
|
19.8
|
3
|
1300×2980×1890×1766
|
1700
|
240
|
|
EYH-1500A
|
1500
|
900
|
450
|
16.2
|
4.4
|
1500×3195×2150×2008
|
2000
|
320
|
|
EYH-2000A
|
2000
|
1200
|
600
|
16.2
|
7.4
|
1660×3305×2255×2120
|
2600
|
430
|
|
EYH-3000A
|
3000
|
1800
|
900
|
13.8
|
11
|
1860×3860×2570×2420
|
3500
|
620
|
|
EYH-4000A
|
4000
|
2400
|
1200
|
12.8
|
13
|
2010×4100×2755×2550
|
4100
|
700
|
|
EYH-6000A
|
6000
|
3600
|
1800
|
11.2
|
18.5
|
2280×4965×3172×2935
|
6100
|
1100
|
|
EYH-8000A
|
8000
|
4800
|
2400
|
10.4
|
22
|
2500×5200×3655×3200
|
7900
|
1450
|
|
EYH-10000A
|
10000
|
6000
|
3000
|
9
|
30
|
2600×5500×3750×3400
|
9500
|
1650
|
|
EYH-12000A
|
12000
|
7200
|
3600
|
7
|
30
|
3050×4850×4460×4090
|
10000
|
1800
|
|
EYH-15000A
|
15000
|
9000
|
4500
|
6
|
50
|
3100×5600×4700×4200
|
11000
|
2000
|
|
EYH-20000A
|
20000
|
12000
|
6000
|
6
|
60
|
3600×6100×5000×4500
|
12000
|
2500
|
|
