详细说明

原 理 所谓真空干燥，就是将干燥物料处在真空条件下，进行加热干燥，如果利用真空泵进行抽湿，则加快了干燥速率。 注：如采用冷凝器，物料中的溶剂可通过冷凝器加以回收；如采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组，可不用冷凝器，节省投资。 应 用 适用于在高温下易分解，聚合或变质的热敏性物料的低温干燥；被广泛地应用在制药、化工、食品、电子等行业。 特 点 真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。 蒸发操作的热源可采用低压蒸汽或废热蒸汽及热水循环。 蒸发器热损失少 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。 属于静态真空干燥器，故干燥物料的形体不会损坏。

产品运行演示

技术参数

	YZG-600 ΦxL	YZG-1000 ΦxL	YZG-1400 ΦxL	FZG-15 LxWxH
箱内尺寸（mm）	600x976	1000x1527	1400x2054	1500x1400x1220
箱外尺寸（mm）	1153x810x1020	1693x1190x1500	2386x1657x1920	1513x1924x2060
烘架层数	4	6	8	8
层间距离（mm）	81	102	102	122
烘盘尺寸（mm）	310x600x45	460x640x45	460x640x45	460x640x45
烘盘数	4	12	32	32
烘架管内允许压力（MPa）	≤0.784(8kg/cm2)	<0.784	<0.784	<0.784
箱内温度（°C）	≤150	≤150	≤150	≤150
箱内空载真空度（托）	≤30
在30托真空度，加热温度110°C时，水的气化率（kg/m2-h）	7.2
用冷凝器时，真空泵型号、功率（Kw）	2X-15A 2.2kw	2X-70A 5.5kw	2X-70A 5.5kw	2X-70A 5.5kw
不用冷凝器时，真空泵型号、功率（Kw）	SK-1.5 4kw	SK-3 5.5kw	SK-6 11kw	SK-6 11kw
干燥箱重量（Kg）	250	800	1000	2100

注：上述数据，仅供参考，如有特殊要求，本厂提供设计，咨询服务。

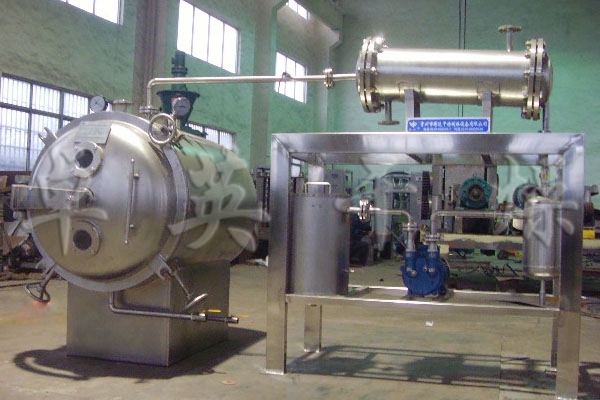

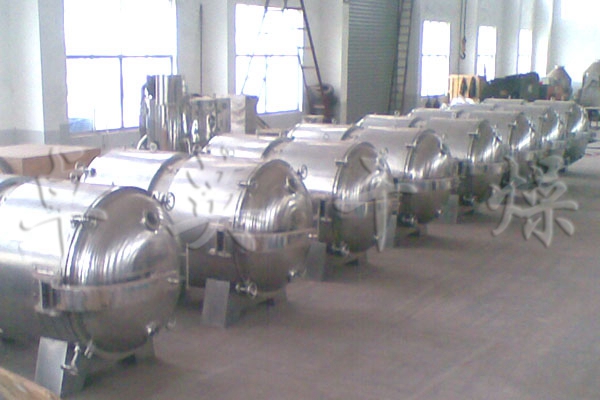

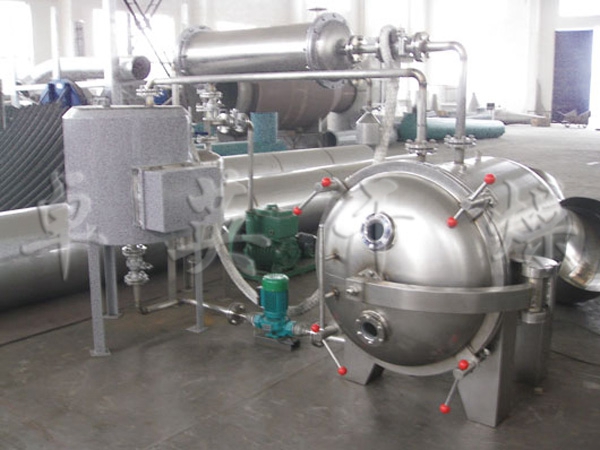

YZG-1400圆筒真空干燥机

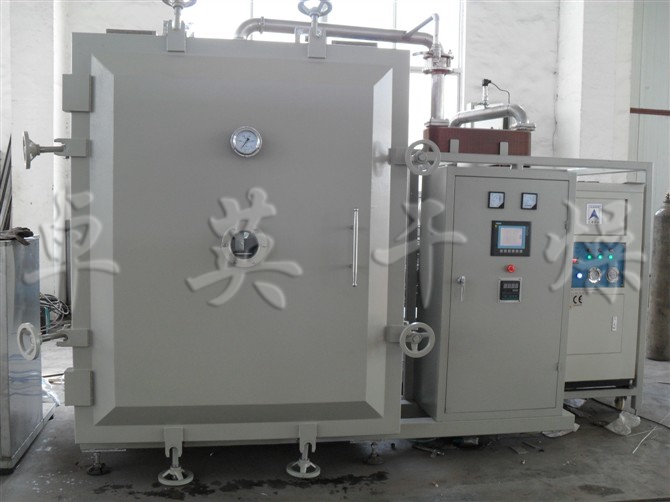

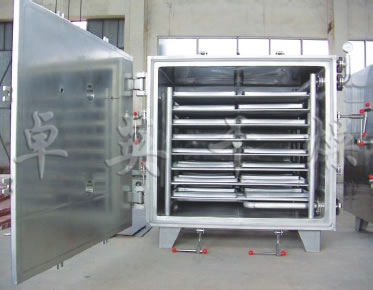

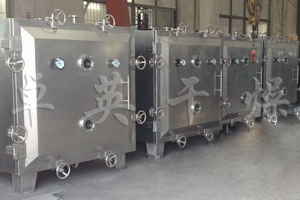

FZG-15方形真空干燥机

热水自动温控循环、溶剂回收、真空干燥系统图

蒸汽加热、溶剂不回收、真空干燥系统图
