详细说明

一、设备概述与工作原理

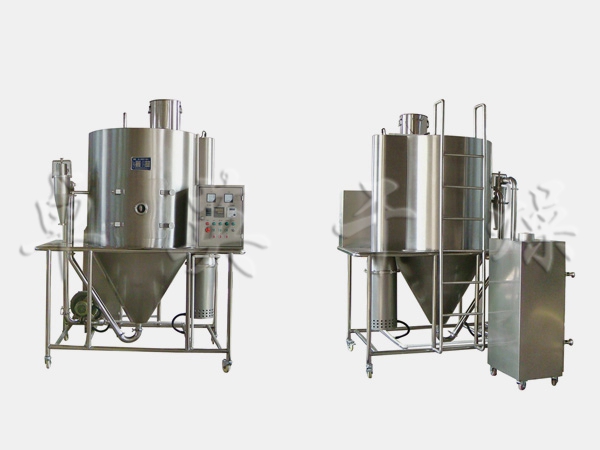

本机为实验室喷雾造粒干燥设备，为农药DF开发配方研制，供用户在实验室将研磨好的悬浮液直接喷雾干燥并制成固体小颗粒的小试设备。将事先按配方配制好的混合物加水研磨至所需细度，通过供料蠕动泵均匀连续的送至喷雾造粒机塔顶的高速雾化器内（该雾化器为非标订制型，用于喷雾造粒），通过雾化器内高速旋转的离心甩盘将物料雾化为细小的雾滴，然后与经过电加热器加热后的热风充分混合，达到瞬间干燥的目的。干燥后的粒状固体物料经由干燥塔进入旋风分离器并被收料瓶捕集下来，尾气与少量的细粉则通过引风机进入滤筒除尘器内，经除尘器过滤后的洁净尾风则排入大气中。该机加热方式采用电加热器，功率为9KW，通过可控硅控制，可根据用户需要调控干燥的进风温度，调温范围为：50~250℃。供料蠕动泵与高速离心雾化器均为无级变频调速，雾化器的最高转速可达24000r/min，带有循环水冷却装置。收料采用高效旋风分离器，底部用玻璃瓶收料，可观察性强。设备所有管道与旋风均为快装式，方便用户做完一次实验后清洗设备，以免不同品种间产生交叉污染。设备内外表面均为SUS304不锈钢制作并抛光处理，外形美观，控制系统采用PLC可编程触摸屏控制，操作方便快捷，简单易控。

二、设备主要特点

1.该机采用离心式雾化器、转速可调，雾化盘结构为定制型，可以制成小颗粒，并且干燥后形成空心状态，干燥时间与大生产的状态基本一致，因此配方的模拟参考性比较可靠，与大生产吻合度高。
2.热源为电加热，装机9kw,采用可控硅控制，使用温度范围为50~250℃可调，温度波动范围±1℃,运行较稳定。
3.设备的管道与旋分分离器等均采用快装结构，接料瓶采用玻璃瓶，清洗安装方便，只需一人就能顺利完成实验并清洗设备。
4.设备带有尾气滤筒式除尘器，可避免粉尘排放对环境和人体产生影响。
5.控制系统采用PLC可编程触摸屏控制，操作方便快捷，简单易控。
6.设备采用全不锈钢制作，整机制作并带有移动轮子，外形美观精致，移动方便。

注：设备外形尺寸：长2000*宽1300（不含滤筒除尘器）*高2300（不含扶梯），厂房高度不得低于3米。
